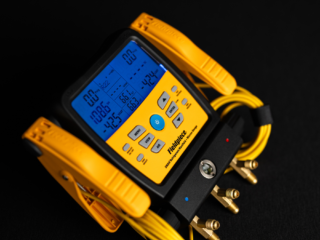

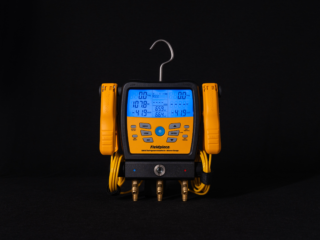

SMAN® Gruppo manometrico digitale a 3 porte l Senza fili
Fieldpiece offre collettori digitali all'avanguardia.
- Supporto dei refrigeranti A1, A2L e A3;
- Integrazione con gli strumenti Job Link®;
- Test di tenuta del sistema con compensazione della temperatura;
- Design resistente agli agenti atmosferici.
Il nostro gruppo manometrico digitale è in grado di funzionare con sistemi HVACR complessi e di integrarsi con gli strumenti Job Link®, assicurandovi di avere tutte le informazioni necessarie nel palmo della mano.
Dove acquistare
Panoramica
Quattro motivi per cui è necessario l'SM380V
1. Integrazione con gli strumenti Job Link
L'SM380V wireless è il cuore di ogni lavoro come il gruppo manometrico digitale. Tutti gli strumenti Job Link® possono essere collegati all'SM380V e, grazie a un raggio d'azione wireless di 300 m, è possibile trovare misure precise e in tempo reale di tutti gli strumenti Job Link® direttamente sul gruppo manometrico digitale. La funzione di registrazione dei dati a bordo (fino a 7 giorni) ottimizza il vostro lavoro e vi assicura di poter fornire ai clienti tutte le risposte di cui hanno bisogno.
2. Supporto dei refrigeranti A1, A2L e A3
L'SM380V è stato progettato per funzionare con refrigeranti e miscele a basso GWP, in conformità alle normative sui gas fluorurati. Questo manifold digitale ad alta tecnologia non solo vi aiuta a svolgere il vostro lavoro in modo più semplice, veloce e migliore, ma supporta anche l'ambiente.
3. Affidabile e preciso
Grazie al test di tenuta del sistema con compensazione della temperatura, non dovrete mai preoccuparvi di misurazioni imprecise. Inoltre, il vacuometro incorporato fornisce tutte le informazioni sul vuoto necessarie.
4. Design robusto
Robusto e affidabile. L'involucro resistente, il gancio rinforzato, il grado di impermeabilità IP54 e lo schermo luminoso resistente agli urti assicurano che lo SMAN sia in grado di resistere a qualsiasi condizione, in modo che possiate continuare a svolgere il vostro lavoro in modo più facile, più veloce e migliore.
Per collegare il vostro SMAN® Digitale Monteurhilfe alla vostra bilancia, assicuratevi di utilizzare il software più recente.
Scaricare il software
Specifiche tecniche
Prodotto
- Display: LCD (12,7 cm di diagonale)
- Retroilluminazione: Blu (durata regolabile)
- Indicazione di batteria scarica: viene visualizzata quando la tensione della batteria scende al di sotto del livello operativo.
- Spegnimento automatico: 30 minuti di inattività (regolabile)
- Pressione massima del collettore: 800 Psig (5500 kPa)
- Tipo di batteria: 6 x AA alcaline
- Durata della batteria: 350 ore tipiche (senza vuoto, retroilluminazione e wireless)
- Frequenza radio: 2,4 GHz
- Portata wireless: 300 metri in linea di vista
- La distanza diminuisce in presenza di ostacoli
- Porta dati: Micro USB (per estrarre i registri dei dati o aggiornare il firmware)
- Ambiente operativo: Da 0°C a 50°C a <75% RH
- Ambiente di stoccaggio: da -20°C a 60°C a <80% RH (con batteria rimossa)
- Coefficiente di temperatura: 0,1 x (precisione specificata) per °C (da 0°C a 18°C, da 28°C a 50°C)
- Peso: 1.45 kg
- Resistente all'acqua: Progettato per IP54
Incluso nella confezione
- SM380VINT
- (2) Termocoppia tipo-K cablata TC24 a morsetto per tubi
- (1) Termocoppia a perlina tipo K ATA1 con clip
- (1) Custodia con coulisse imbottita ANC11
Downloads
Media
Collettori digitali SMAN®: Test di pressione | Fieldpiece Europe
Collettori digitali SMAN®: Come aggiornare i collettori digitali SMAN® | Fieldpiece Europe
Collettori digitali SMAN®: Collegamento psicrometri JL3RH | Fieldpiece Europe
Manifold digitali SMAN®: JL3PC e JL3LC Connessione a morsetto | Fieldpiece Europe
Collettori digitali SMAN®: Funzione di registrazione dati | Fieldpiece Europe
Collettori digitali SMAN®: Come conservare lo SMAN® nella valigetta | Fieldpiece Europe
Collettori digitali SMAN®: Allarmi per il vuoto | Fieldpiece Europe
Collettori digitali SMAN®: SR47INT Connessione wireless della bilancia | Fieldpiece Europe
Collettori digitali SMAN®: Come collegare gli psicrometri JL3RH | Fieldpiece Europe
Collettori digitali SMAN®: Come collegare la bilancia per refrigeranti SRS3 | Fieldpiece Europe
Collettori digitali SMAN®: Collegamento del vacuometro wireless MG44 | Fieldpiece Europe
Collettori digitali SMAN®: Come collegare il vacuometro MG44 | Fieldpiece Europe
Collettori digitali SMAN®: Come attivare l'allarme del vuoto | Fieldpiece Europe
Collettori digitali SMAN®: Panoramica degli esperti | Fieldpiece Europe
Domande frequenti
Quali altri prodotti wireless fieldpiece si collegano in modalità wireless al collettore?
I modelli SM480 e SM380 sono compatibili e possono collegarsi in modalità wireless ai seguenti strumenti:
- JL3RH Psicrometro ......................................................................................................................................................................................................................................................................................................................................................
- JL3PC Morsetto per tubi ......................................................................................................................................................................................................................................................................................................................................................
- JL3LC Morsetto per tubi grandi ......................................................................................................................................................................................................................................................................................................................................................
- SRS3 Bilance ......................................................................................................................................................................................................................................................................................................................................................
- MG44 Vacuometro ......................................................................................................................................................................................................................................................................................................................................................
Come si pulisce il collettore?
I sensori di pressione all'interno del collettore possono contaminarsi con sporco, olio e altri agenti contaminanti durante il normale utilizzo. A tale scopo, seguire la guida riportata di seguito: ......................................................................................................................................................................................................................................................................................................................................................
1. Non utilizzare mai un oggetto come un bastoncino di cotone per pulire il sensore, per non danneggiarlo. ......................................................................................................................................................................................................................................................................................................................................................
2. Aprire tutte le valvole e tappare tutte le porte, ad eccezione della porta VAC dell'SM480 o della porta centrale dell'SM380. ......................................................................................................................................................................................................................................................................................................................................................
3. Versare una quantità sufficiente di alcool isopropilico (per sfregamento) nella porta VAC/media utilizzando un contagocce o un imbuto in modo da eliminare i contaminanti. ......................................................................................................................................................................................................................................................................................................................................................
4. Tappare la porta VAC/media e scuotere delicatamente il collettore capovolto per pulire il sensore. ......................................................................................................................................................................................................................................................................................................................................................
5. Girare il lato destro verso l'alto. Aprire una porta per versare l'alcol e aprire tutte le porte per consentire ai sensori di asciugarsi. L'asciugatura richiede solitamente circa un'ora. Ripetere se necessario se i problemi persistono.
È possibile utilizzare l'SM380/SM480 con i refrigeranti A2L e A3?
Il collettore dispone di un elenco di oltre 70 refrigeranti comuni utilizzati nella refrigerazione e nel condizionamento dell'aria, compresi i refrigeranti A2L e A3. Per l'elenco completo dei refrigeranti, visitare la pagina del prodotto.
Perché la pressione del vuoto aumenta quando spengo la pompa del vuoto?
L'umidità all'interno del sistema è ancora in ebollizione e non viene più prelevata o compensata dalla pompa del vuoto. Potrebbe esserci dell'olio che trattiene l'umidità all'interno del tubo che porta al collettore o all'interno del blocco del collettore.
Perché la pressione del vuoto aumenta quando chiudo il lato alto e il lato basso?
Il micrometro è stato isolato dal sistema e ora legge solo ciò che si trova all'interno del collettore e del tubo flessibile collegato alla pompa del vuoto.
Qual è l'intervallo di pressione di esercizio?
29" HgV a 800 psig/ 55 bar. 1-10.000 micron.
Perché il mio surriscaldamento/subraffreddamento segna -o/l?
È possibile che il grado di surriscaldamento o sottoraffreddamento sia negativo. Per verificarlo, vedere di seguito: ......................................................................................................................................................................................................................................................................................................................................................
1. Collegare la termocoppia alla porta LLT e cambiare il refrigerante in R113 per verificare se il collettore calcola il sottoraffreddamento. ......................................................................................................................................................................................................................................................................................................................................................
2. Collegare la termocoppia alla porta LLT e cambiare il refrigerante in R407F per verificare se il collettore calcola il surriscaldamento.
Perché la pressione del vuoto è imprecisa?
Una pressione del vuoto imprecisa è segno che l'olio trattiene l'umidità all'interno del blocco del collettore o nei tubi flessibili. Potrebbe essere necessario cambiare anche l'olio della pompa del vuoto. Pulire periodicamente il sensore con alcool.
Perché c'è scritto "NSG" nella casella "THS - TargetSuperHeat"?
Sta per "nessun segnale" (NSG).
Come si esegue la calibrazione della pressione di anticipo?
Calibrazione avanzata: ......................................................................................................................................................................................................................................................................................................................................................
1. Inserire la termocoppia nella porta SLT. ......................................................................................................................................................................................................................................................................................................................................................
2. Calibrare la termocoppia su acqua ghiacciata a 0°C. ......................................................................................................................................................................................................................................................................................................................................................
3. Fissare la termocoppia sul lato del serbatoio del refrigerante che è rimasto a temperatura costante per 24-48 ore. ......................................................................................................................................................................................................................................................................................................................................................
4. Mettere un tappo di ottone su SLT e un altro su LLT e aprire entrambe le valvole. ......................................................................................................................................................................................................................................................................................................................................................
5. Collegare il serbatoio del refrigerante al collettore e aprire il serbatoio. (Assicurarsi che la valvola Vac sia chiusa sul collettore prima di aprire il serbatoio del refrigerante. Solo manifold a 4 porte.) ......................................................................................................................................................................................................................................................................................................................................................
6. Aprire il serbatoio del refrigerante. ......................................................................................................................................................................................................................................................................................................................................................
7. Selezionare il tipo di refrigerante utilizzato per il collettore. ......................................................................................................................................................................................................................................................................................................................................................
8. Aprire la porta Ref sul collettore (solo collettore a 4 porte). Le pressioni alte e basse devono essere identiche. ......................................................................................................................................................................................................................................................................................................................................................
9. Premere il pulsante "Test Cal". Entrambi i sensori di pressione devono leggere "GOOD".
Qual è la portata del wireless?
300 metri di linea di vista.
Quali refrigeranti sono compatibili con gruppo manometrico SM380VINT e SM480VINT?
L'elenco completo dei refrigeranti è disponibile nel nostro manuale d'uso. Ulteriori refrigeranti possono essere caricati sul manifold tramite aggiornamenti regolari del software. Controlla la nostra pagina di aggiornamento del software sul sito web.
