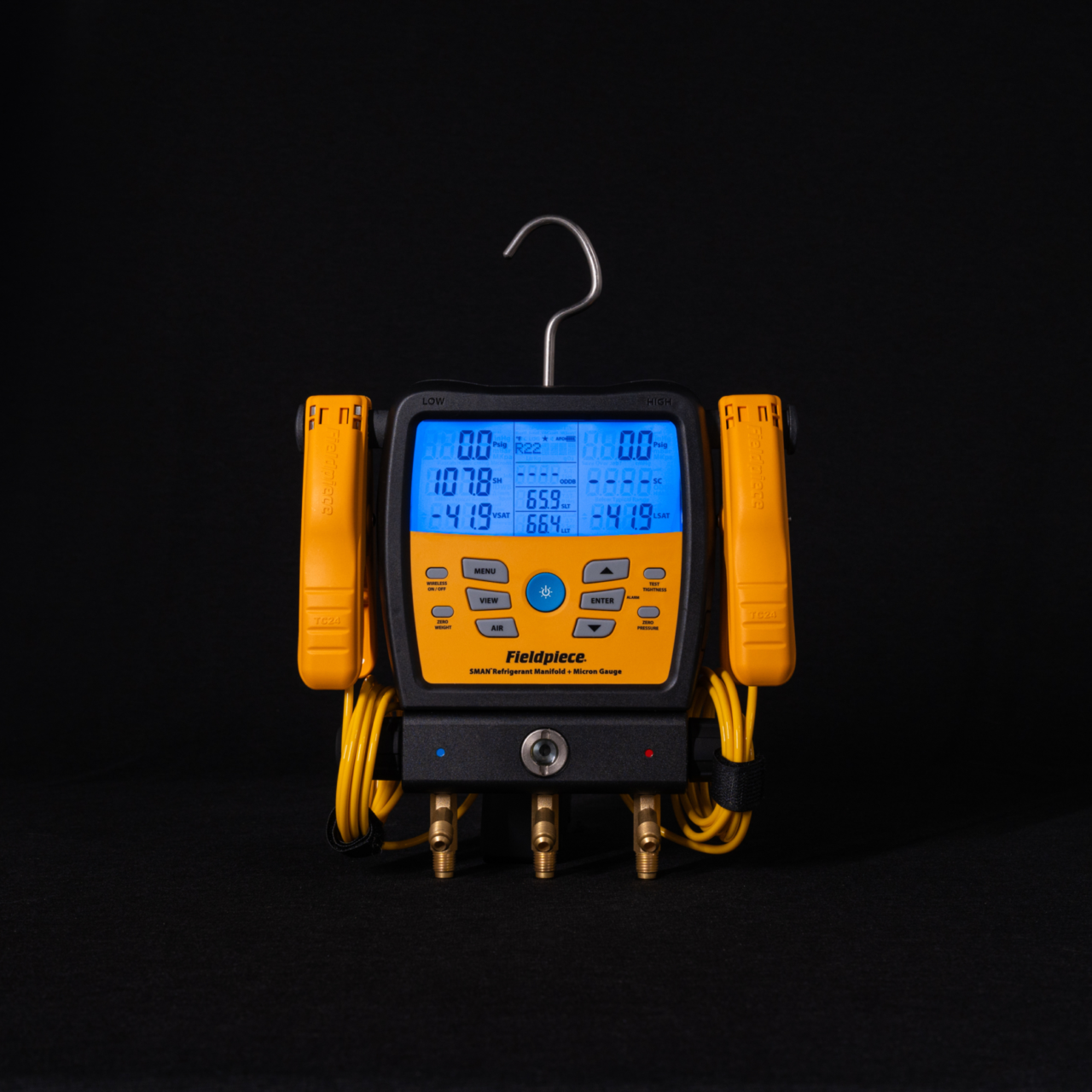

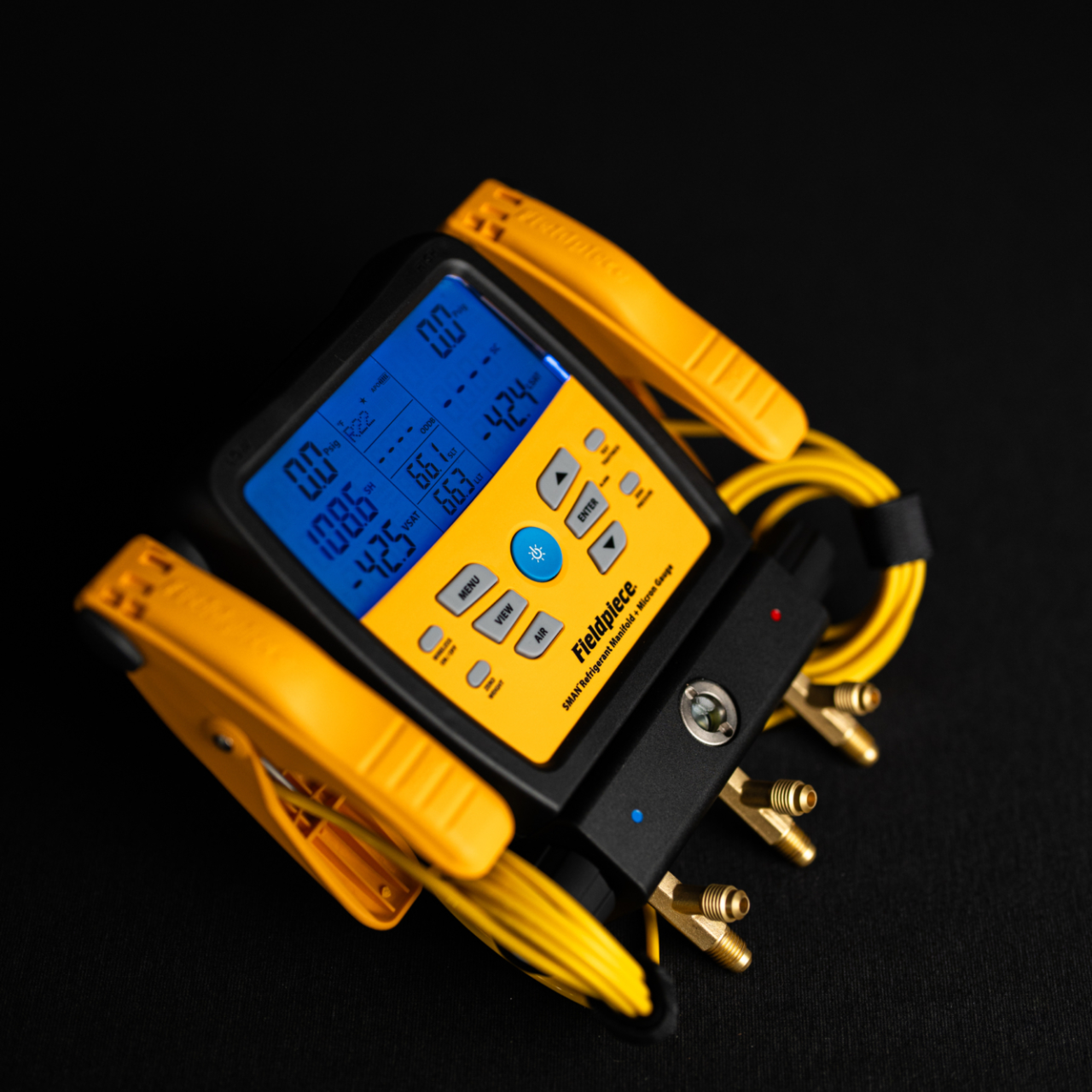

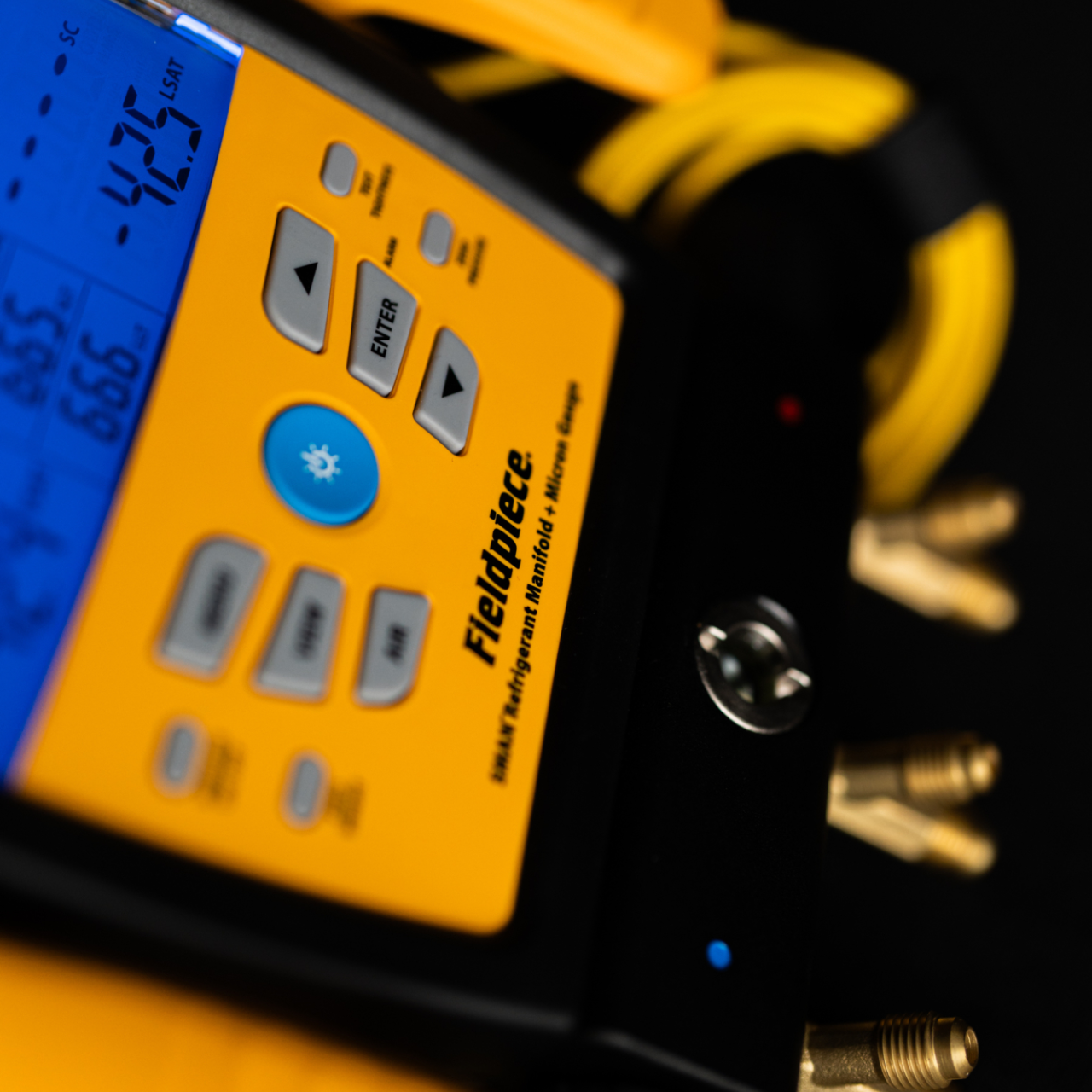

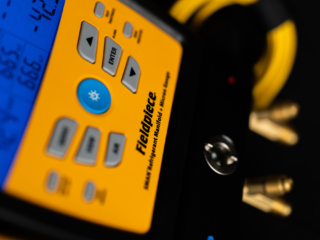

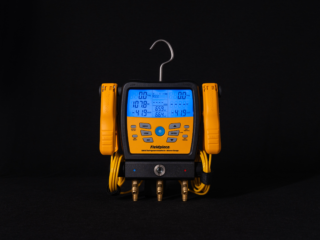

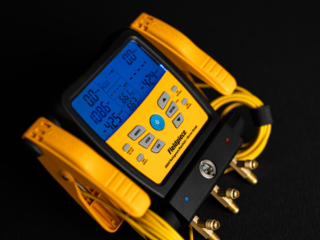

SMAN® kuldemediemanifold 3-port l Trådløs
Fieldpiece tilbyr toppmoderne digitale manifolder.
- Støtte for A1-, A2L- og A3-kjølemedier;
- Kan integreres med Job Link®-verktøy;
- Temperaturkompensert tetthetstest av systemet;
- Værbestandig og robust design.
Våre digitale manifolder kan brukes med komplekse HVACR-systemer og integreres med Job Link®-verktøyene, slik at du har all informasjonen du trenger i håndflaten.
Oversikt
Fire grunner til at du trenger SM380V
1. Integrer med Job Link®-verktøy
Den trådløse SM380V er hjertet i enhver jobb som Digital Manifold. Alle Job Link®-verktøyene kan kobles til SM380V, og med en trådløs rekkevidde på 300 m får du nøyaktige sanntidsmålinger av alle Job Link®-verktøyene direkte på den digitale manifolden. Den innebygde dataloggingsfunksjonen (opptil 7 dager) effektiviserer arbeidet og sørger for at du kan gi kundene alle svarene de trenger.
2. Støtter A1-, A2L- og A3-kjølemedier
SM380V er utviklet for å fungere med kuldemedier med lav GWP og blandinger for å overholde F-gassforskriftene. Denne høyteknologiske digitale manifolden hjelper deg ikke bare med å gjøre arbeidet enklere, raskere og bedre, den er også miljøvennlig. Leter du etter en manifold som er testet av DEKRA for sikker bruk med kjølemidler, inkludert typene A2L, A2 og A3? Se vår SM382VINT-manifold.
3. Pålitelig og nøyaktig
Takket være den temperaturkompenserte systemtetthetstesten trenger du aldri å bekymre deg for unøyaktige målinger. I tillegg gir den innebygde vakuummåleren deg all vakuumrelatert informasjon du trenger å vite.
4. Kraftig konstruksjon
Robust og pålitelig. Det kraftige kabinettet, den forsterkede kroken, IP54-vanntettheten og den støtsikre lysskjermen sørger for at SMAN tåler alle forhold, slik at du kan fortsette å gjøre jobben din enklere, raskere og bedre.
For å koble SR47INT til SMAN® Digital Manifold, må du sørge for at du bruker den nyeste programvaren.
Last ned programvare
Spesifikasjoner
Produkt
- Skjerm: LCD (12,7 cm diagonal)
- Bakgrunnsbelysning: Blå (justerbar varighet)
- Indikasjon for lavt batterinivå: vises når batterispenningen synker under driftsnivået.
- Automatisk avstengning: 30 minutters inaktivitet (justerbar)
- Maksimalt manifoldtrykk: 800 Psig (5500 kPa)
- Batteritype: 6 x AA alkaliske batterier
- Batterilevetid: 350 timer typisk (uten vakuum, bakgrunnsbelysning og trådløs)
- Radiofrekvens: 2,4 GHz
- Trådløs rekkevidde: 300 meter med fri sikt
- Avstanden reduseres ved hindringer
- Dataport: Micro USB (for utpakking av datalogger eller oppdatering av fastvare)
- Driftsmiljø: 0 °C til 50 °C ved <75 % relativ luftfuktighet
- Oppbevaringsmiljø: -20 °C til 60 °C ved <80 % RH (med batteriet fjernet)
- Temperaturkoeffisient: 0,1 x (spesifisert nøyaktighet) per °C (0 °C til 18 °C, 28 °C til 50 °C)
- Vekt: 1,45 kg
- Vanntett: Konstruert i henhold til IP54
Inkludert i pakken
- SM380VINT
- (2) TC24 kablet type K rørklemme-termoelement med ledning
- (1) ATA1 Type-K perle-termoelement med klemme
- (1) ANC11 polstret etui med løpesnor
Nedlastinger
Medier
SMAN® Digital Manifolds: Trykktesting | Fieldpiece Europe
SMAN® Digital Manifolds: Slik oppdaterer du SMAN® Digital Manifolds | Fieldpiece Europe
SMAN® digitale fordelerrør: Tilkobling av JL3RH-psykrometre | Fieldpiece Europe
SMAN® digitale fordelerrør: JL3PC og JL3LC Tilkobling med rørklemme | Fieldpiece Europe
SMAN® digitale fordelerrør: Dataloggingsfunksjon | Fieldpiece Europe
SMAN® digitale fordelerrør: Slik oppbevarer du SMAN® i kofferten | Fieldpiece Europe
SMAN® Digitale fordelerrør: Vakuumalarmer | Fieldpiece Europe
SMAN® Digital Manifolds: SR47INT Trådløs veietilkobling | Fieldpiece Europe
SMAN® Digital Manifolds: Slik kobler du til JL3RH-psykrometre | Fieldpiece Europe
SMAN® Digital Manifolds: Slik kobler du til SRS3-kjølemiddelvekten | Fieldpiece Europe
SMAN® Digital Manifolds: Tilkobling av MG44 trådløs vakuummåler | Fieldpiece Europe
SMAN® Digital Manifolds: Slik kobler du til MG44-vakuummeter | Fieldpiece Europe
SMAN® digitale fordelerrør: Slik aktiverer du vakuumalarmen | Fieldpiece Europe
SMAN® Digitale fordelerrør: Ekspertoversikt | Fieldpiece Europe
Ofte stilte spørsmål
Hvilke andre trådløse fieldpiece-produkter kan kobles trådløst til manifolden?
SM480 og SM380 er kompatible og kan kobles trådløst til følgende:
- JL3RH Psykrometer ......................................................................................................................................................................................................................................................................................................................................................
- JL3PC rørklemme ......................................................................................................................................................................................................................................................................................................................................................
- JL3LC stor rørklemme ......................................................................................................................................................................................................................................................................................................................................................
- SRS3-vekter ......................................................................................................................................................................................................................................................................................................................................................
- MG44 Vakuummåler ......................................................................................................................................................................................................................................................................................................................................................
- SRS3EC veievekter .....................................................................................................................................................................................................................................................................................................................................................
- SRS47 Veievekter .....................................................................................................................................................................................................................................................................................................................................................
Hvordan rengjør jeg manifolden min?
Det er nødvendig å rengjøre sensorene i manifolden over tid, da trykksensorene inne i manifolden kan bli tilsmusset av smuss, olje og andre forurensninger ved normal bruk. Følg veiledningen nedenfor for å gjøre dette: ......................................................................................................................................................................................................................................................................................................................................................
1. Bruk aldri en gjenstand, f.eks. en bomullspinne, til å rengjøre sensoren, da dette kan skade sensoren. ......................................................................................................................................................................................................................................................................................................................................................
2. Åpne alle ventiler og dekk til alle portene bortsett fra VAC-porten på SM480, eller den sentrale porten på SM380. ......................................................................................................................................................................................................................................................................................................................................................
3. Slipp nok isopropylalkohol (sprit) inn i VAC-/mellomporten ved hjelp av en øyedråpe eller trakt til å skylle ut forurensninger. ......................................................................................................................................................................................................................................................................................................................................................
4. Dekk til VAC/midtporten og rist Manifold forsiktig opp ned for å rengjøre sensoren.
......................................................................................................................................................................................................................................................................................................................................................
5. Snu til høyre side. Åpne en port for å helle ut sprit, og åpne alle portene slik at sensorene kan tørke. Tørkingen tar vanligvis omtrent en time. Gjenta om nødvendig hvis problemene vedvarer.
Kan jeg bruke SM380/SM480 med A2L- og A3-kjølemedier?
Manifolden har en liste med over 70 vanlige kuldemedier som brukes i kjøle- og klimaanlegg, inkludert A2L- og A3-kuldemedier. Du finner en fullstendig liste over kuldemedier på produktsiden.
Hvorfor øker vakuumtrykket når jeg slår av vakuumpumpen?
Fuktigheten i systemet koker fortsatt av og blir ikke lenger tatt ut eller kompensert for av vakuumpumpen.
Det kan være olje som holder på fuktigheten enten i slangen som fører til manifolden eller inne i manifoldblokken.
Hvorfor øker vakuumtrykket når jeg lukker høy- og lavtrykkssiden?
Du har isolert mikrometermåleren fra systemet, og leser nå bare av det som er inne i manifolden og slangen som er koblet til vakuumpumpen.
Hva er driftstrykkområdet?
29" HgV til 800 psig/55 bar. 1-10 000 mikrometer.
Hvorfor viser over-/underkjølingen min -o/l?
Du kan ha en negativ grad av overoppheting eller underkjøling. Se nedenfor for å sjekke dette: ......................................................................................................................................................................................................................................................................................................................................................
1. Koble termoelementet til LLT-porten og bytt kjølemiddel til R113 for å sjekke om manifolden beregner underkjøling. ......................................................................................................................................................................................................................................................................................................................................................
2. Koble termoelementet til LLT-porten og bytt kjølemiddel til R407F for å sjekke om manifolden beregner overoppheting.
Hvorfor er vakuumtrykket unøyaktig?
Hvis vakuumtrykket er unøyaktig, er det et tegn på at oljen inneholder fuktighet, enten inne i manifoldblokken eller i slangene. Det kan også være nødvendig å skifte oljen i vakuumpumpen.
Rengjør sensoren med jevne mellomrom med sprit.
Hvorfor står det "NSG" i boksen "THS - TargetSuperHeat"?
Det står for "no signal" (NSG).
Hvordan utfører jeg forhåndskalibrering av trykket?
Avansert kalibrering: ......................................................................................................................................................................................................................................................................................................................................................
1. Koble termoelementet til SLT-porten. ......................................................................................................................................................................................................................................................................................................................................................
2. Kalibrer termoelementet til 0 °C isvann. ......................................................................................................................................................................................................................................................................................................................................................
3. Teip termoelementet fast på siden av kjølemiddeltanken som har stått ved konstant temperatur i 24-48 timer. ......................................................................................................................................................................................................................................................................................................................................................
4. Sett en messinghette på SLT og en annen på LLT og åpne begge ventilene. ......................................................................................................................................................................................................................................................................................................................................................
5. Koble kjølemiddeltanken til manifolden og åpne tanken. (Sørg for at Vac-ventilen er stengt på manifolden før du åpner kjølemiddeltanken. Kun manifold med 4 porter). ......................................................................................................................................................................................................................................................................................................................................................
6. Åpne kjølemiddeltanken. ......................................................................................................................................................................................................................................................................................................................................................
7. Velg hvilken type kjølemiddel som skal brukes på manifolden. ......................................................................................................................................................................................................................................................................................................................................................
8. Åpne Ref-porten på manifolden (kun 4-portsmanifold). Både høyt og lavt trykk skal vise det samme. ......................................................................................................................................................................................................................................................................................................................................................
9. Trykk på knappen "Test Cal". Begge trykksensorene skal vise "GOOD"."
What is the wireless range?
300 meters line of sight.
Hvilke kuldemedier er kompatible med SM380VINT- og SM480VINT-manifoldene?
Du finner en fullstendig liste over kjølemedier i brukerhåndboken vår. Ytterligere kuldemedier kan lastes opp til manifolden via regelmessige programvareoppdateringer. Se siden Programvareoppdatering på nettstedet vårt.
