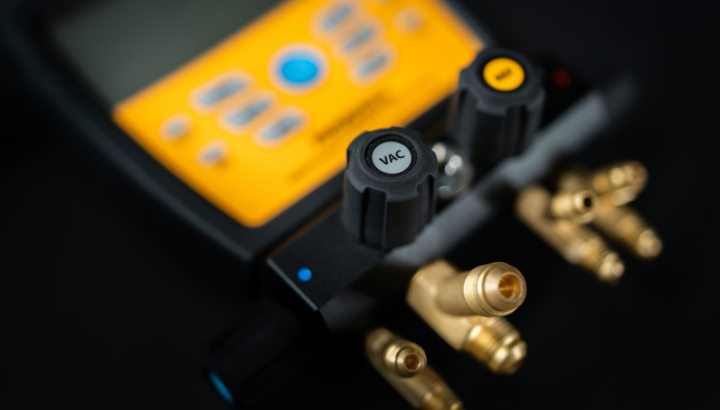

SMAN®-Digitale Manifold 4-poorts l Draadloos
Fieldpiece biedt ultramoderne Digitale Manifolds.
- Ondersteunt A1, A2L en A3 koudemiddelen;
- Integreerbaar met Job Link® tools;
- Temperatuurgecompenseerde systeemdichtheidstest;
- Weerbestendig ontwerp voor zwaar gebruik.
Onze Digitale Manifold kan werken met complexe HVACR-systemen en integreren met de Job Link® tools, zodat je alle informatie die je nodig hebt in de palm van jouw hand hebt.
Waar te koop
Overzicht
Vier redenen waarom je de SM480VINT nodig hebt
1. Integreren met Job Link® tools
De draadloze SM480VINT is het hart van elke job als de Digital Manifold. Alle Job Link® tools kunnen worden aangesloten op de SM480VINT en met een draadloos bereik van 300 m vind je realtime, nauwkeurige metingen van alle Job Link® tools direct op je Digital Manifold. De on-board gegevensregistratiefunctie (tot 7 dagen) stroomlijnt je werk en zorgt ervoor dat je de klanten alle antwoorden kunt geven die ze nodig hebben.
2. Ondersteuning voor A1, A2L en A3 koudemiddelen
De SM480VINT is ontworpen om te werken met A1, A2L en A3 koudemiddelen en mengsels om te voldoen aan de F-gas regelgeving. Deze hightech Digitale Manifold helpt je niet alleen om je werk makkelijker, sneller en beter te doen, maar ondersteunt ook het milieu.
3. Betrouwbaar en nauwkeurig
Dankzij de temperatuurgecompenseerde systeemdichtheidstest hoef je je nooit zorgen te maken over onnauwkeurige metingen. Bovendien voorziet de ingebouwde vacuümmeter je van alle vacuümgerelateerde informatie die je nodig hebt.
4. Robuust ontwerp
Robuust en betrouwbaar. De zware behuizing, versterkte haak, IP54 waterdichtheid en het schokbestendige verlichte scherm zorgen ervoor dat de SMAN® bestand is tegen alle omstandigheden, zodat jij jouw werk gemakkelijker, sneller en beter kunt blijven doen.
Om de SR47INT of SR47EC te koppelen aan je SMAN® Digitale Manifold, moet je ervoor zorgen dat je de nieuwste software gebruikt.
Software downloaden
Specificaties
Product
- Beeldscherm: LCD (12,7cm diagonaal)
- Achtergrondverlichting: Blauw (instelbare duur)
- Indicatie batterij bijna leeg: wordt weergegeven wanneer de batterijspanning onder het bedrijfsniveau zakt.
- Automatische uitschakeling: 30 minuten van inactiviteit (instelbaar)
- Maximale inlaatdruk: 800 Psig (5500 kPa)
- Type batterij: 6 x AA alkaline
- Levensduur batterij: gemiddeld 350 uur (zonder vacuüm, achtergrondverlichting en draadloos)
- Radiofrequentie: 2,4 GHz
- Draadloos bereik: 300 meter zichtlijn
- Afstand neemt af door obstructies
- Gegevenspoort: Micro USB (voor het ophalen van gegevenslogs of het bijwerken van firmware)
- Gebruiksomgeving: 0°C tot 50°C bij <75% RH
- Opslagomgeving: -20°C tot 60°C bij <80% RH (met verwijderde batterij)
- Temperatuurcoëfficiënt: 0,1 x (gespecificeerde nauwkeurigheid) per °C (0°C tot 18°C, 28°C tot 50°C)
- Gewicht: 1,83 kg
- Waterbestendig: Ontworpen volgens IP54
Inbegrepen in verpakking
- SM480VINT
- (2) TC24 bedraad type K pijpklem thermokoppel
- (1) ATA1 Type-K type kraalthermokoppel met clip
- (1) ANC11 Gevoerde opbergtas
Media
SMAN® digitale verdelers: Druktest | Fieldpiece Europe
SMAN® digitale verdelers: De SMAN® digitale verdelers updaten | Fieldpiece Europe
SMAN® digitale verdelers: JL3RH Psychrometers aansluiting | Fieldpiece Europe
SMAN® digitale verdelers: JL3PC en JL3LC Pijpklemverbinding | Fieldpiece Europe
SMAN® digitale verdelers: Gegevensregistratiefunctie | Fieldpiece Europe
SMAN® digitale verdeelblokken: Hoe berg je je SMAN® op in de koffer | Fieldpiece Europe
SMAN® digitale verdelers: Vacuümmelders | Fieldpiece Europe
SMAN® digitale verdeelblokken: SR47INT Draadloze weegschaalaansluiting | Fieldpiece Europe
SMAN® digitale verdeelblokken: Hoe JL3RH psychrometers aansluiten | Fieldpiece Europe
SMAN® digitale verdelers: De SRS3 koelmiddelweegschaal aansluiten | Fieldpiece Europe
SMAN® digitale verdelers: MG44 Draadloze Vacuümmeter aansluiting | Fieldpiece Europe
SMAN® digitale verdelers: MG44 vacuümmeter aansluiten | Fieldpiece Europe
SMAN® digitale verdelers: Het vacuümsignaal inschakelen | Fieldpiece Europe
SMAN® digitale verdeelblokken: Overzicht van experts | Fieldpiece Europe
Veelgestelde vragen
Welke andere draadloze Fieldpiece producten verbinden zich draadloos met de manifold?
De SM480 en SM380 zijn compatibel en kunnen draadloos verbinding maken met de volgende:
- JL3RH Psychrometer ......................................................................................................................................................................................................................................................................................................................................................
- JL3PC Pijpklem ......................................................................................................................................................................................................................................................................................................................................................
- JL3LC Grote pijpklem ......................................................................................................................................................................................................................................................................................................................................................
- SRS3 Weegschalen ......................................................................................................................................................................................................................................................................................................................................................
- MG44 Vacuümmeter ......................................................................................................................................................................................................................................................................................................................................................
Hoe maak ik mijn manifold schoon?
De sensoren in de manifold moeten na verloop van tijd worden gereinigd; de druksensoren in de manifold kunnen bij normaal gebruik vervuild raken met vuil, olie en andere verontreinigingen. Volg hiervoor de onderstaande handleiding: ......................................................................................................................................................................................................................................................................................................................................................
1. Gebruik nooit een voorwerp zoals een wattenstaafje om de sensor te reinigen, je kunt de sensor beschadigen. ......................................................................................................................................................................................................................................................................................................................................................
2. Open alle kleppen en sluit alle poorten af, behalve de VAC-poort op de SM480, of de centrale poort op de SM380. ......................................................................................................................................................................................................................................................................................................................................................
3. Laat met een oogdruppelaar of trechter voldoende isopropylalcohol in de VAC/middenpoort vallen om verontreinigingen weg te spoelen. ......................................................................................................................................................................................................................................................................................................................................................
4. Sluit de VAC/middenpoort af en schud je manifold voorzichtig ondersteboven om de sensor te reinigen. ......................................................................................................................................................................................................................................................................................................................................................
5. Draai de goede kant naar boven. Open een poort om de alcohol uit te gieten en open alle poorten om de sensoren te laten drogen. Het drogen duurt over het algemeen ongeveer een uur. Herhaal dit indien nodig als er problemen blijven bestaan.
Kan ik de SM380/SM480 gebruiken met A2L en A3 koelmiddelen?
De manifold heeft een lijst van meer dan 70 gangbare koelmiddelen die in koeling en airconditioning worden gebruikt, waaronder A2L- en A3-koelmiddelen. Bezoek de productpagina voor de volledige lijst van koelmiddelen.
Waarom springt mijn vacuümdruk omhoog als ik mijn vacuümpomp uitzet?
Het vocht in het systeem kookt nog steeds en wordt niet meer afgevoerd of gecompenseerd door de vacuümpomp. Er kan olie zijn die vocht vasthoudt in de slang naar het manifold of in het blok van de manifold.
Waarom springt mijn vacuümdruk omhoog als ik mijn hoge en lage kant sluit?
Je hebt de micrometer geïsoleerd van het systeem, je leest nu alleen af wat er in je manifold zit en de slang die is aangesloten op de vacuümpomp.
Wat is het werkdrukbereik?
29" HgV tot 800 psig/ 55 bar. 1-10.000 micron.
Waarom geeft mijn oververhitting/subkoeling -o/l aan?
Je kunt een negatieve graad van oververhitting of onderkoeling hebben. Om dit te controleren zie hieronder: ......................................................................................................................................................................................................................................................................................................................................................
1. Sluit het thermokoppel aan op de LLT-poort en verander het koelmiddel in R113 om te controleren of de manifold onderkoeling berekent. ......................................................................................................................................................................................................................................................................................................................................................
2. Sluit het thermokoppel aan op de LLT-poort en verander het koelmiddel in R407F om te controleren of de manifold de oververhitting berekent.
Waarom is mijn vacuümdruk onnauwkeurig?
Een onnauwkeurige vacuümdruk is een teken dat de olie in het blok van het manifold of in de slangen vocht vasthoudt. Het kan ook zijn dat de olie in jouw vacuümpomp moet worden vervangen.
Reinig de sensor regelmatig met alcohol.
Waarom staat er "NSG" in het vakje "THS - TargetSuperHeat"?
Het staat voor "geen signaal" (NSG).
Hoe voer je de voordrukkalibratie uit?
Geavanceerde kalibratie: ......................................................................................................................................................................................................................................................................................................................................................
1. Sluit het thermokoppel aan op de SLT-poort. ......................................................................................................................................................................................................................................................................................................................................................
2. Kalibreer het thermokoppel op ijswater 0°C. ......................................................................................................................................................................................................................................................................................................................................................
3. Plak het thermokoppel op de zijkant van de koelmiddeltank die 24-48 uur op een constante temperatuur heeft gezeten. ......................................................................................................................................................................................................................................................................................................................................................
4. Zet een koperen dop op SLT en een andere op LLT en open beide kleppen. ......................................................................................................................................................................................................................................................................................................................................................
5. Sluit de koelmiddeltank aan op de verdeler en open de tank. (Zorg ervoor dat de vacuümklep op de verdeler gesloten is voordat je de koudemiddeltank opent. Alleen 4-poorts verdeler). ......................................................................................................................................................................................................................................................................................................................................................
6. Open de koelvloeistoftank. ......................................................................................................................................................................................................................................................................................................................................................
7. Selecteer het type koudemiddel dat hiervoor op de manifold wordt gebruikt. ......................................................................................................................................................................................................................................................................................................................................................
8. Open de Ref-poort op het manifold (alleen 4-poorts manifold). Zowel de hoge als de lage druk moet hetzelfde zijn. ......................................................................................................................................................................................................................................................................................................................................................
9. Druk op de toets "Test Cal". Beide druksensoren moeten "GOED" aangeven."
Wat is het draadloze bereik?
300 meter zichtlijn.
Welke koelmiddelen zijn compatibel met de SM380VINT en SM480VINT manifolds?
Een volledige lijst met koudemiddelen vind je in onze gebruikershandleiding. Extra koudemiddelen kunnen naar de verdeler worden geüpload via regelmatige software-updates. Bekijk onze Software Update pagina op de website.
